SOLUCIONES EN FILTRACIÓN INDUSTRIAL

PORTAFILTRO FRONTAL

PARA VENTANAS, VANOS Y CELOSÍAS

Solución de filtración modular diseñada para instalarse en un vano existente, ventana, celosía o toma de aire para garantizar un sellado perimetral y permitir configurar la eficiencia de filtración de acuerdo con los requerimientos de cada proyecto.

Solicitar cotización Ver ficha técnica

Montaje modular Adaptable a distintas dimensiones de vano

Sellado perimetral Mejora el control del aire filtrado

Filtración configurable Permite seleccionar la eficiencia adecuada

• PROBLEMAS QUE RESUELVE

AIRE MÁS LIMPIO, ENTORNOS MÁS SEGUROS

El portafiltro frontal permite controlar la calidad del aire que ingresa a tus instalaciones, protegiendo procesos, equipos y personas.

Ingreso de polvo y partículas

Filtra el aire exterior y reduce la entrada de material particulado.

Olores no deseados

Permite incorporar medios filtrantes como carbón activado para la adsorción de olores.

Protección de equipos y procesos

Evita la acumulación de polvo en maquinaria, equipos y superficies.

Mejores condiciones de trabajo

Contribuye a un ambiente más limpio y saludable para las personas.

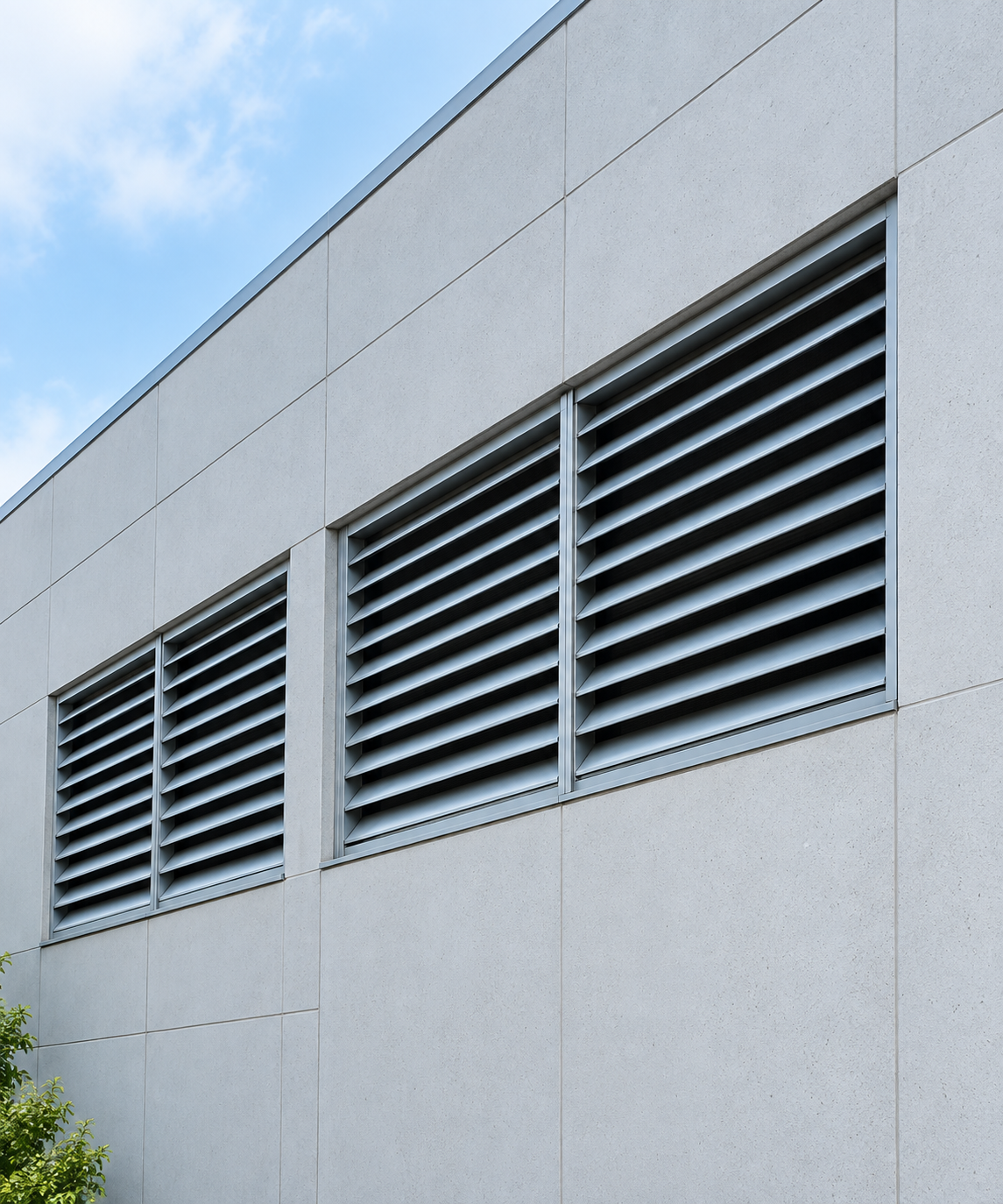

Fachada industrial con celosías de ventilación

Soluciones de filtración para un futuro más limpio

¿QUÉ FILTRO NECESITO?

Cada problema requiere un medio filtrante específico. Te ayudamos a elegir la mejor configuración.

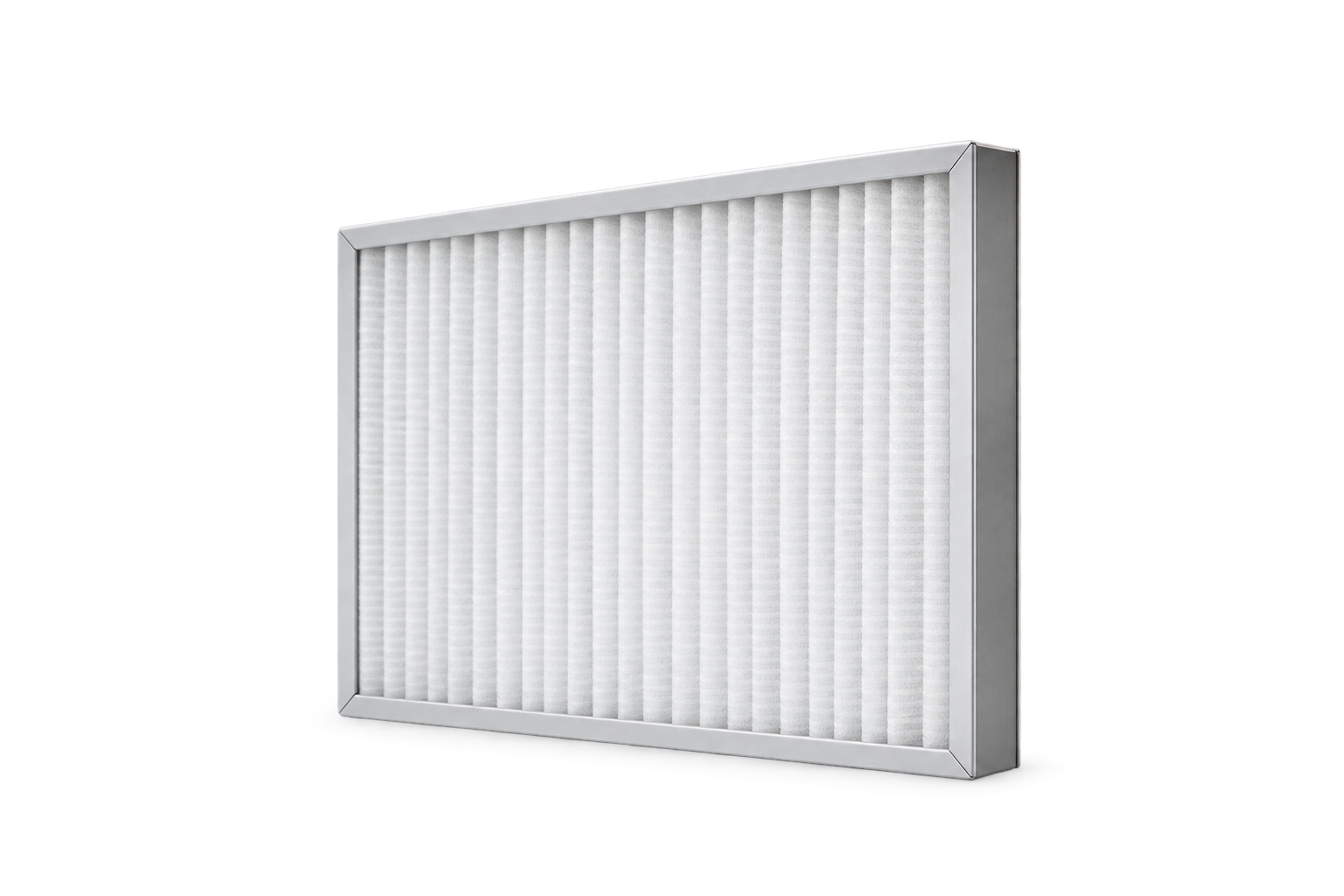

Polvo grueso Filtro para polvo grueso

Prefiltración

Panel plisado o sintético. Ideal para partículas grandes y extensión de vida útil.

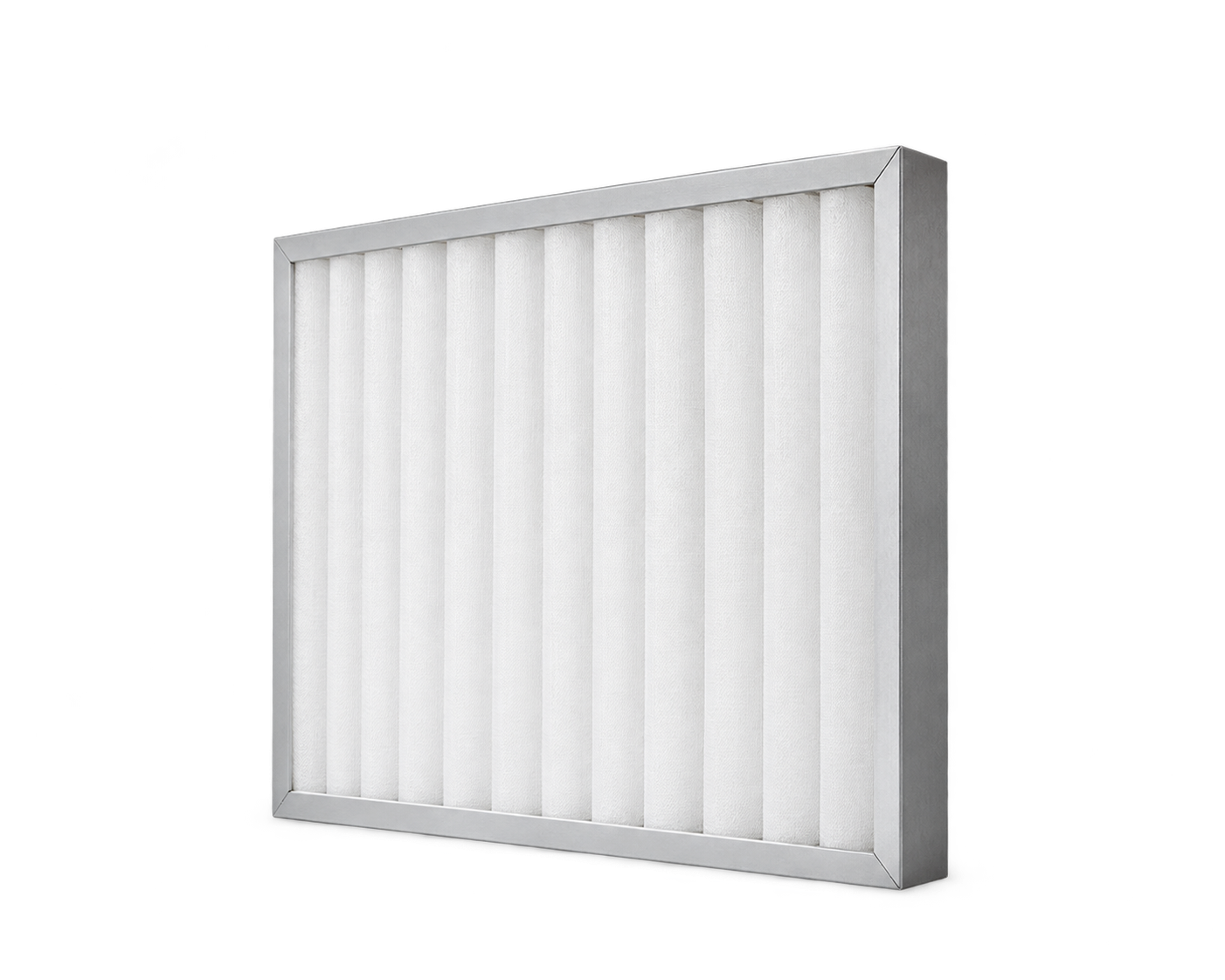

Partículas finas Filtro para partículas finas

Filtración media / fina

Filtros de bolsa, rígidos o de alta eficiencia según el nivel de limpieza requerido.

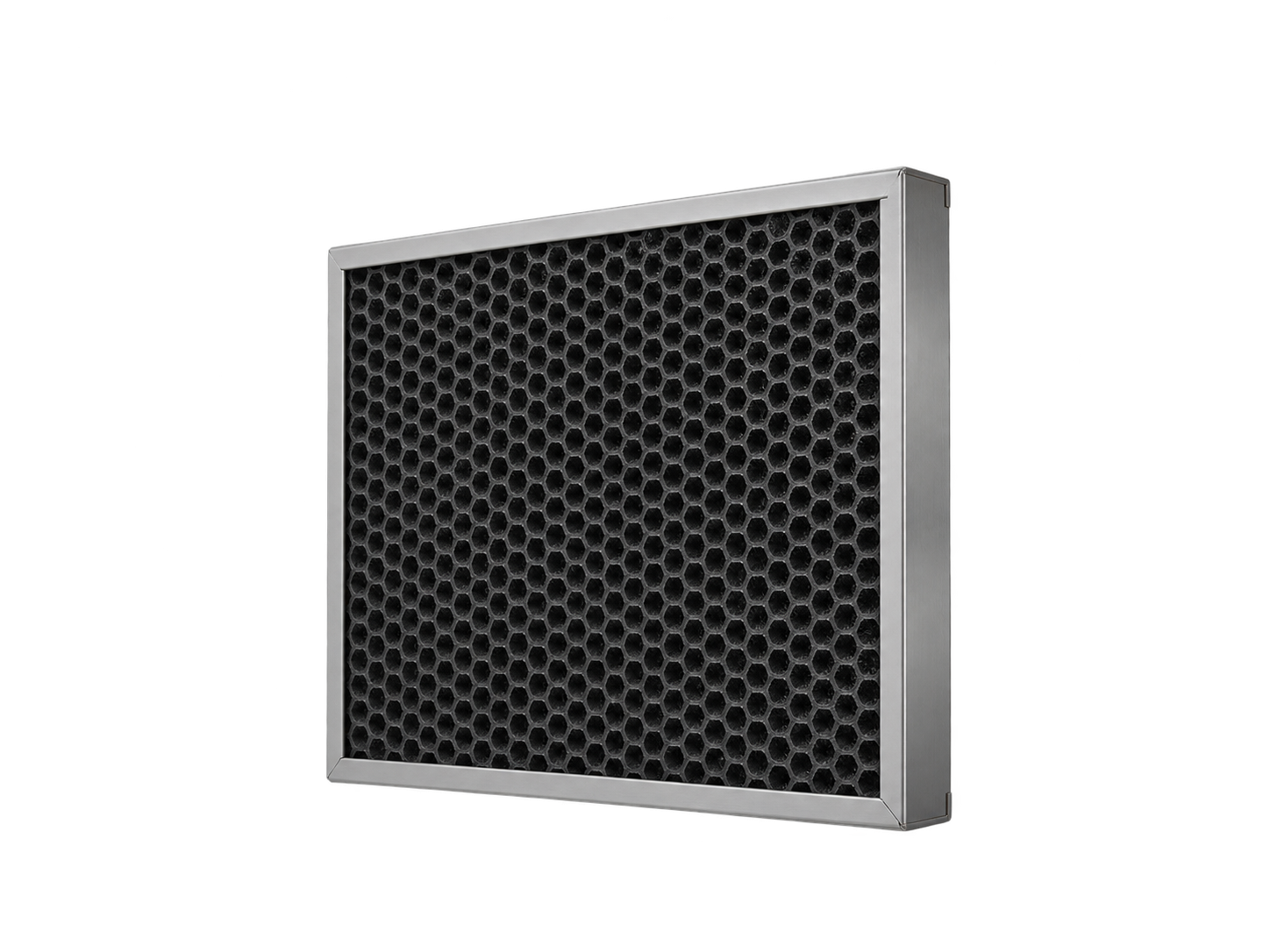

Olores y gases Filtro de carbón activado

Carbón activado

Para el control de olores y compuestos gaseosos. Se integra como etapa adicional.

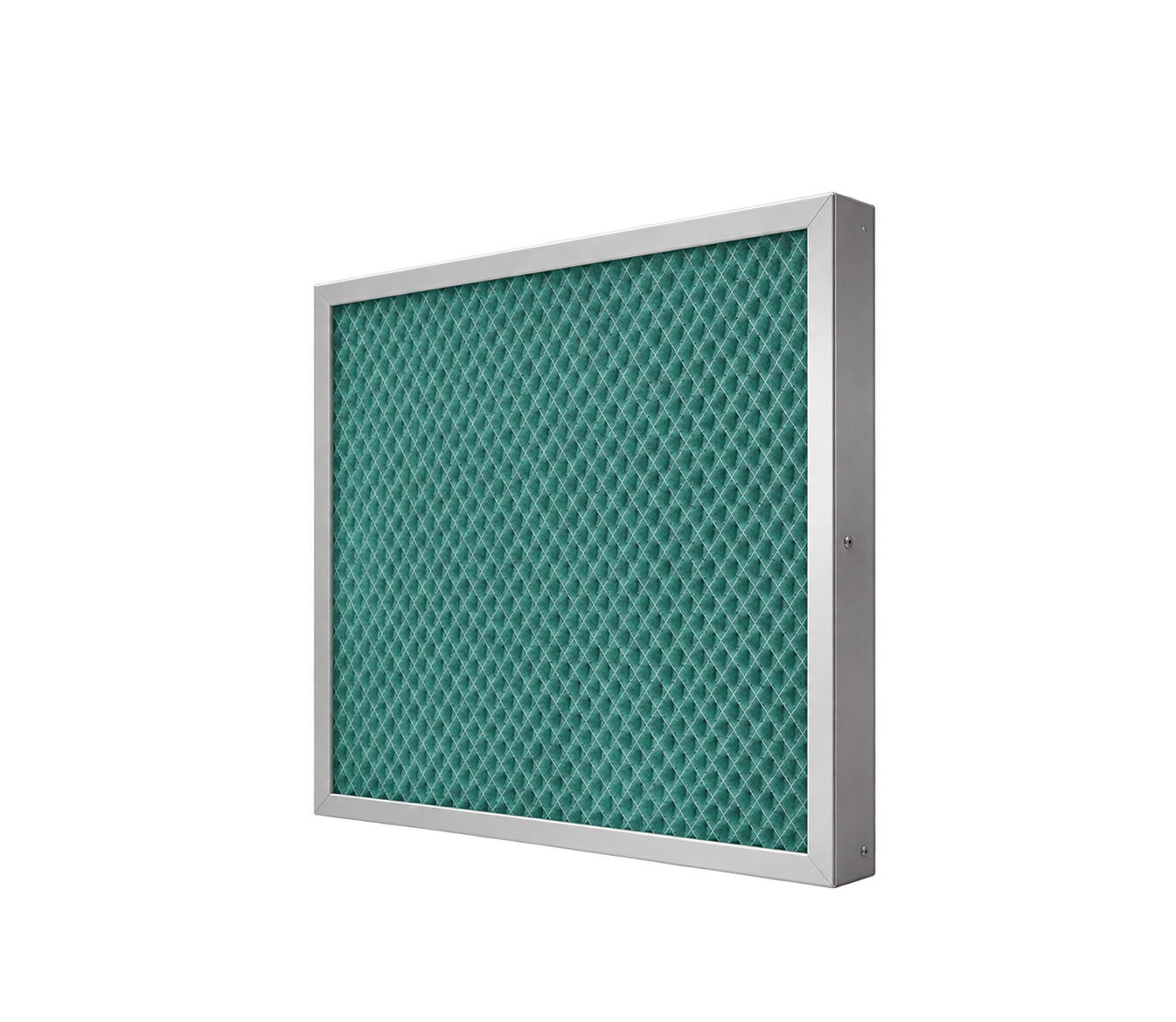

Ambientes exigentes Filtro para ambientes exigentes

Combinaciones

Es posible combinar distintos filtros según la aplicación, caudal y eficiencia requerida.

¿DÓNDE SE INSTALA?

Ideal para una amplia variedad de aplicaciones en edificios, industrias y espacios técnicos.

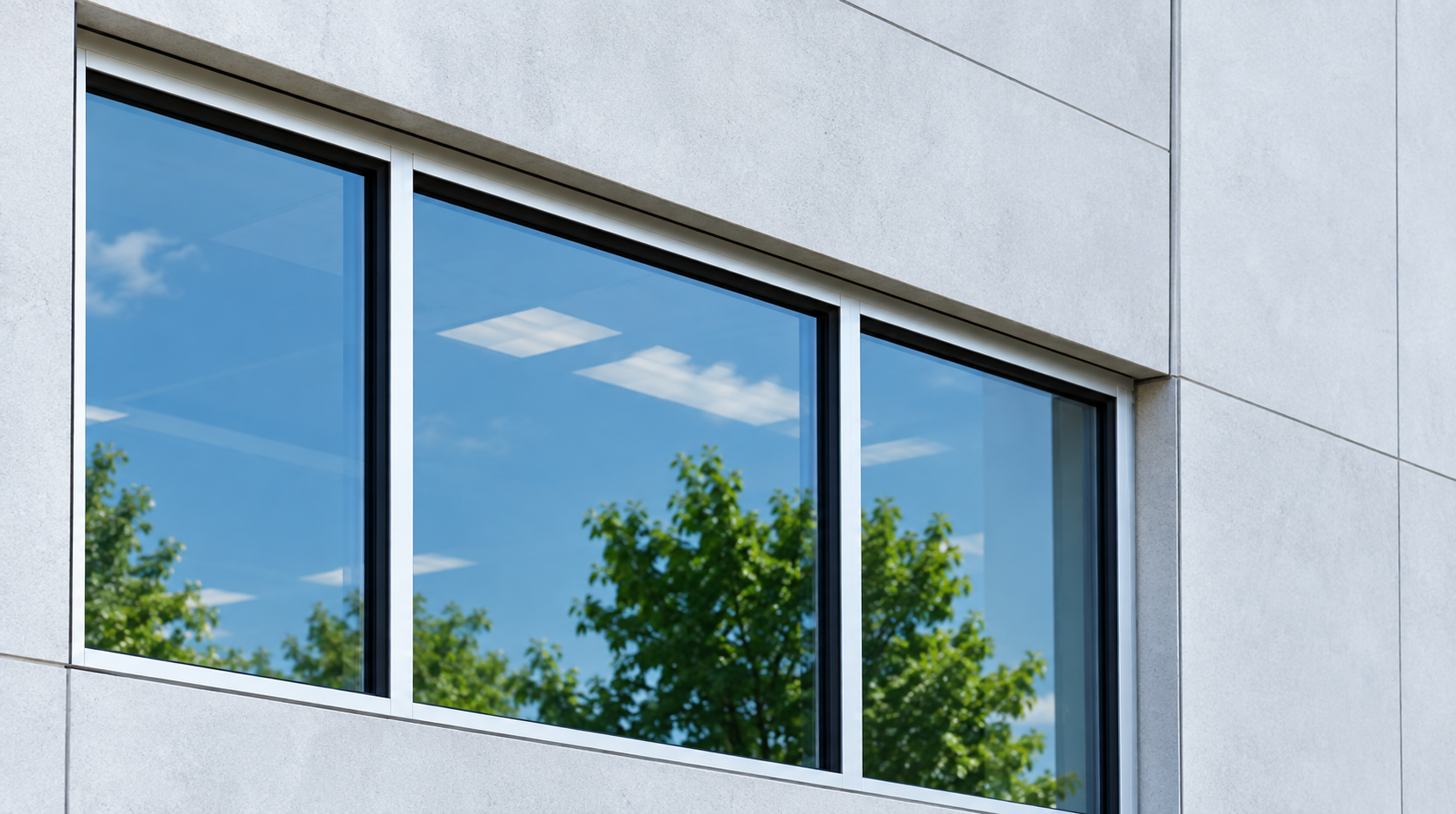

Ventanas

Edificios comerciales, oficinas y escuelas.

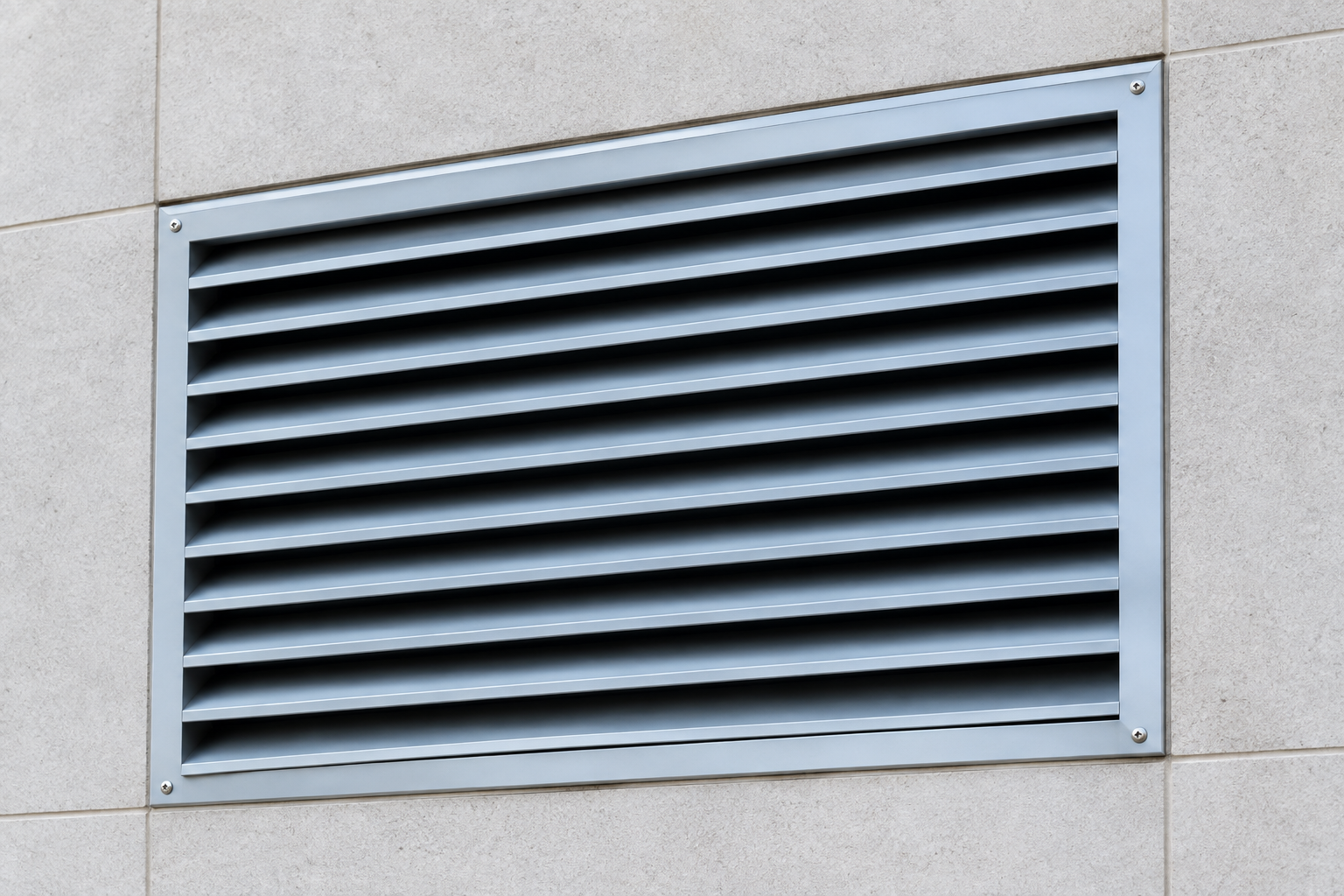

Celosía de ventilación en fachada técnica

Celosías

Fachadas técnicas y cuartos de máquinas.

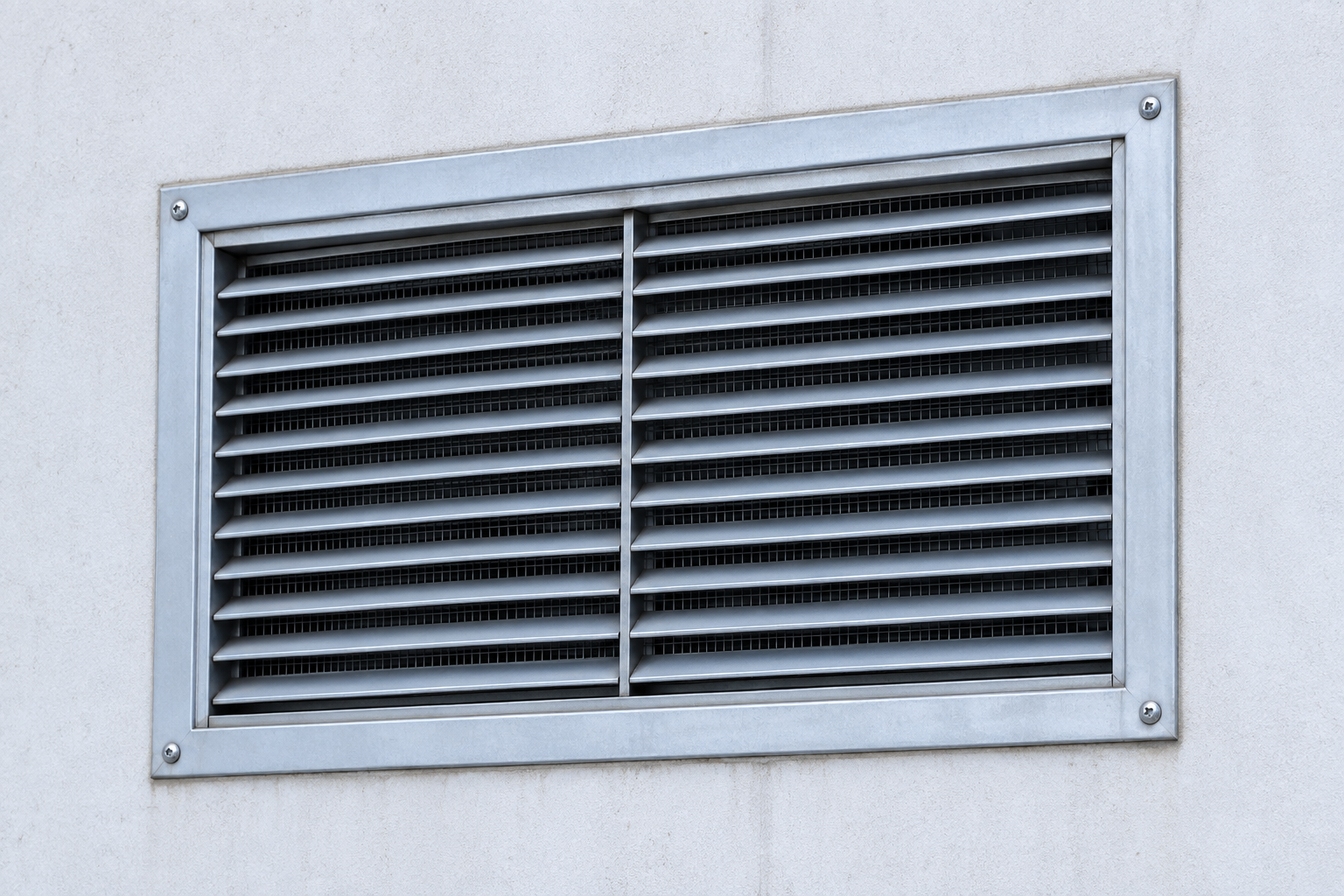

Toma de aire para ventilación y climatización

Tomas de aire

Sistemas de ventilación y climatización.

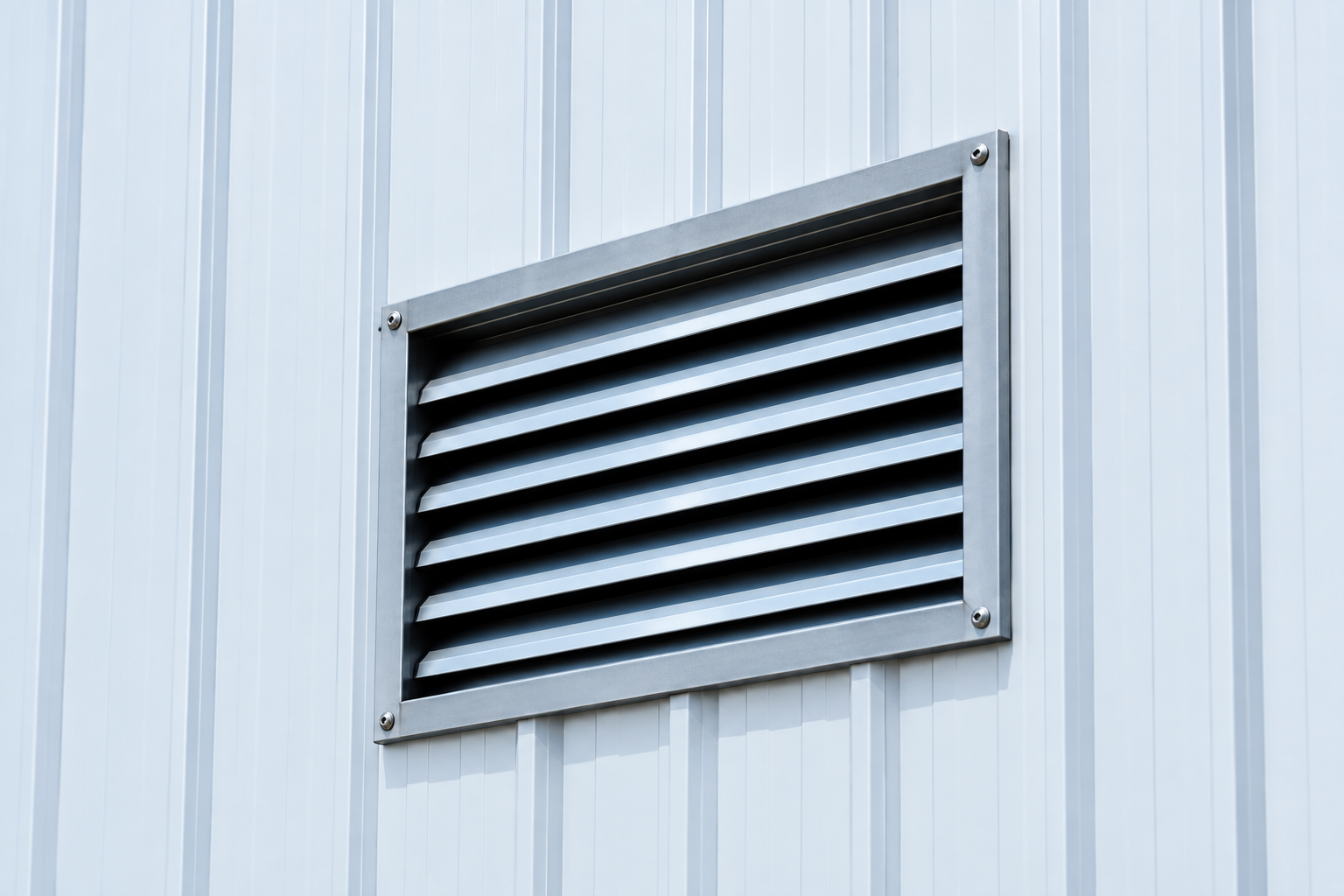

Muros técnicos

Naves industriales y salas de proceso.

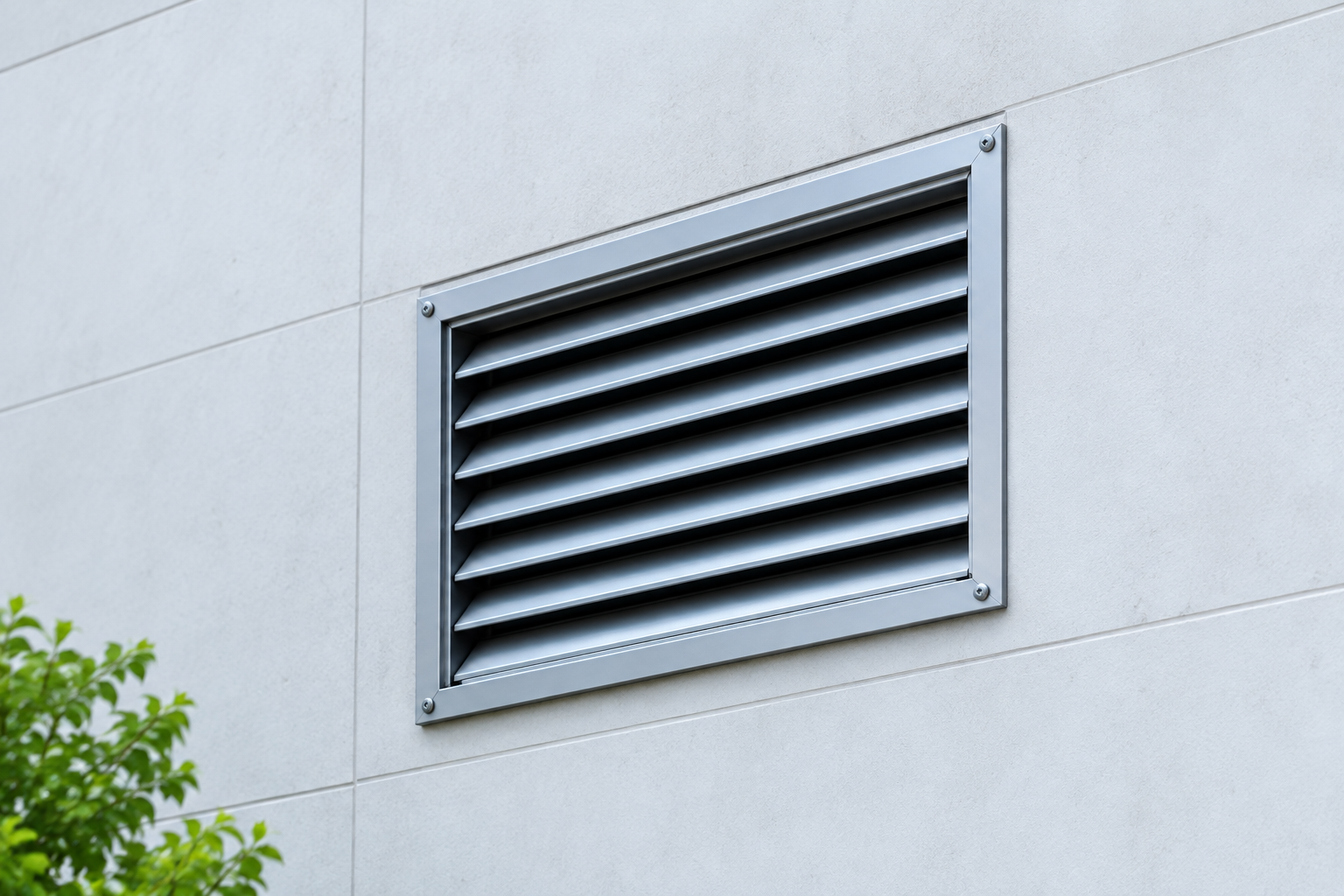

Aplicación de portafiltro en vano industrial

Otras aplicaciones

Puertas, vanos y soluciones a medida.

CÓMO SE CONFIGURA

Un proceso simple para una solución a la medida de tu proyecto.

Medir el vano

Definir el ancho y alto disponibles.

Definir el caudal

Determinar el flujo o aire requerido.

Seleccionar la eficiencia

Elegir el tipo de medio filtrante (MERV, ISO, etc.).

Dimensionar la matriz

Definir el número de módulos.

Fabricar la estructura

Producción a medida lista para instalar.

EJEMPLO DE CONFIGURACIÓN

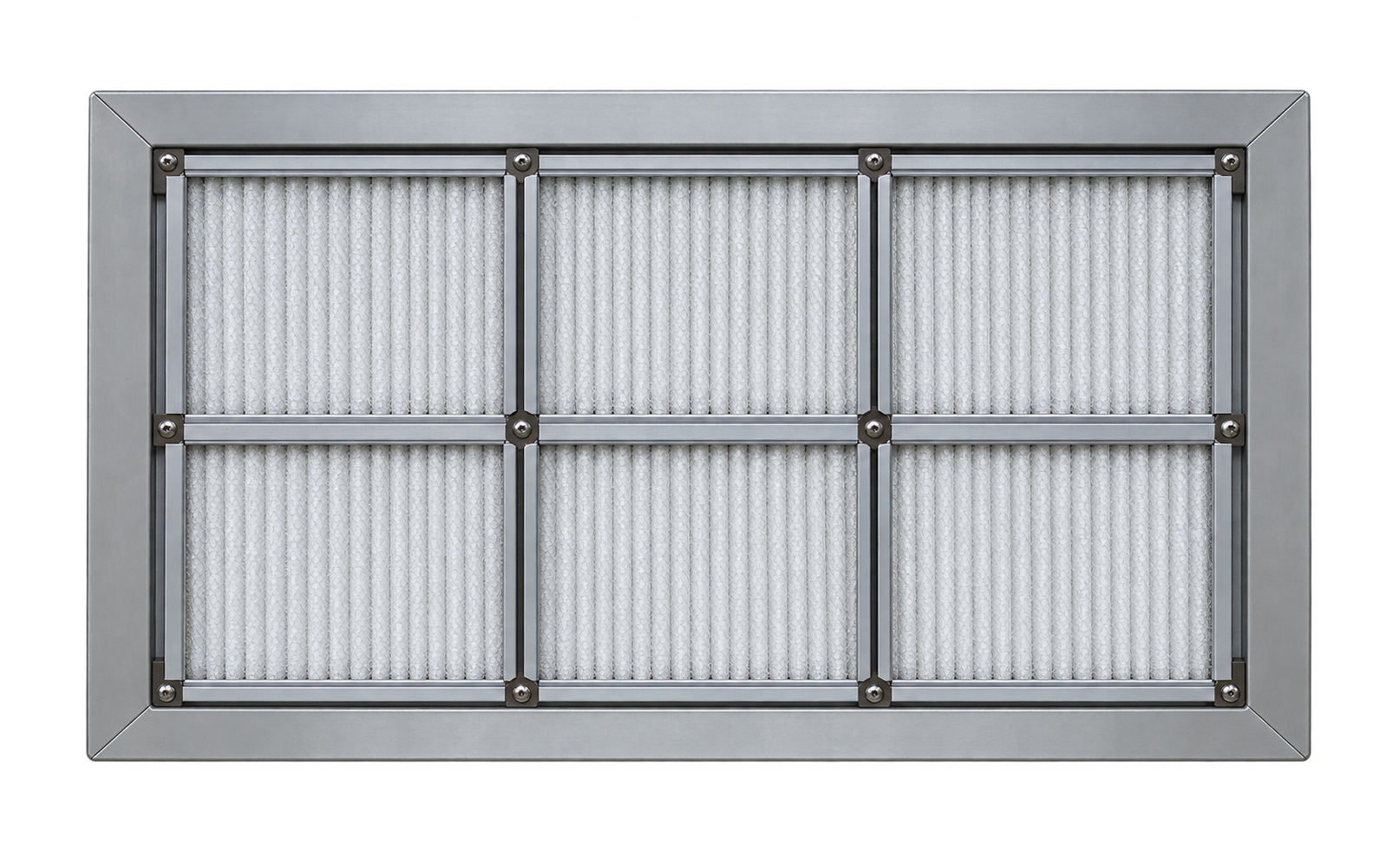

Matriz de portafiltros de ejemplo 3 x 2 módulos

Ancho del vano Alto del vano

Matriz de portafiltros (ejemplo 3 x 2 módulos)

CÁLCULO DE REFERENCIA

Área filtrante requerida

Área = CaudalVelocidad frontal

Con el área filtrante necesaria, se define el número de portafiltros y su distribución en la matriz.

INFORMACIÓN CLAVE

Dimensiones del vano: mm
Caudal requerido: m³/h
Velocidad frontal: m/s
Pérdida de carga: Pa
Eficiencia requerida: MERV / ISO (según proyecto)

CONSTRUCCIÓN Y SELLADO

UN SISTEMA DISEÑADO PARA EVITAR EL BYPASS

El sistema de fijación mantiene el filtro correctamente asentado contra su superficie de sello, minimizando el paso por el bypass.

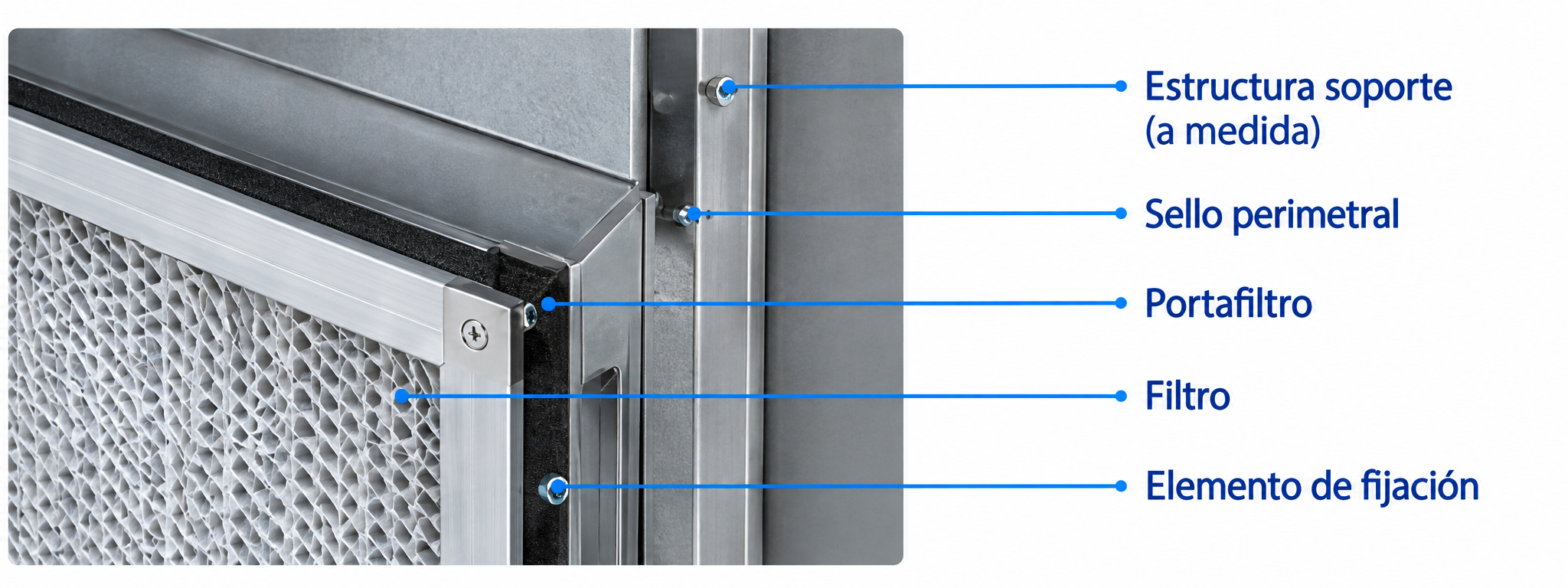

Detalle de construcción y sellado del portafiltro frontal

COMPONENTES DEL SISTEMA

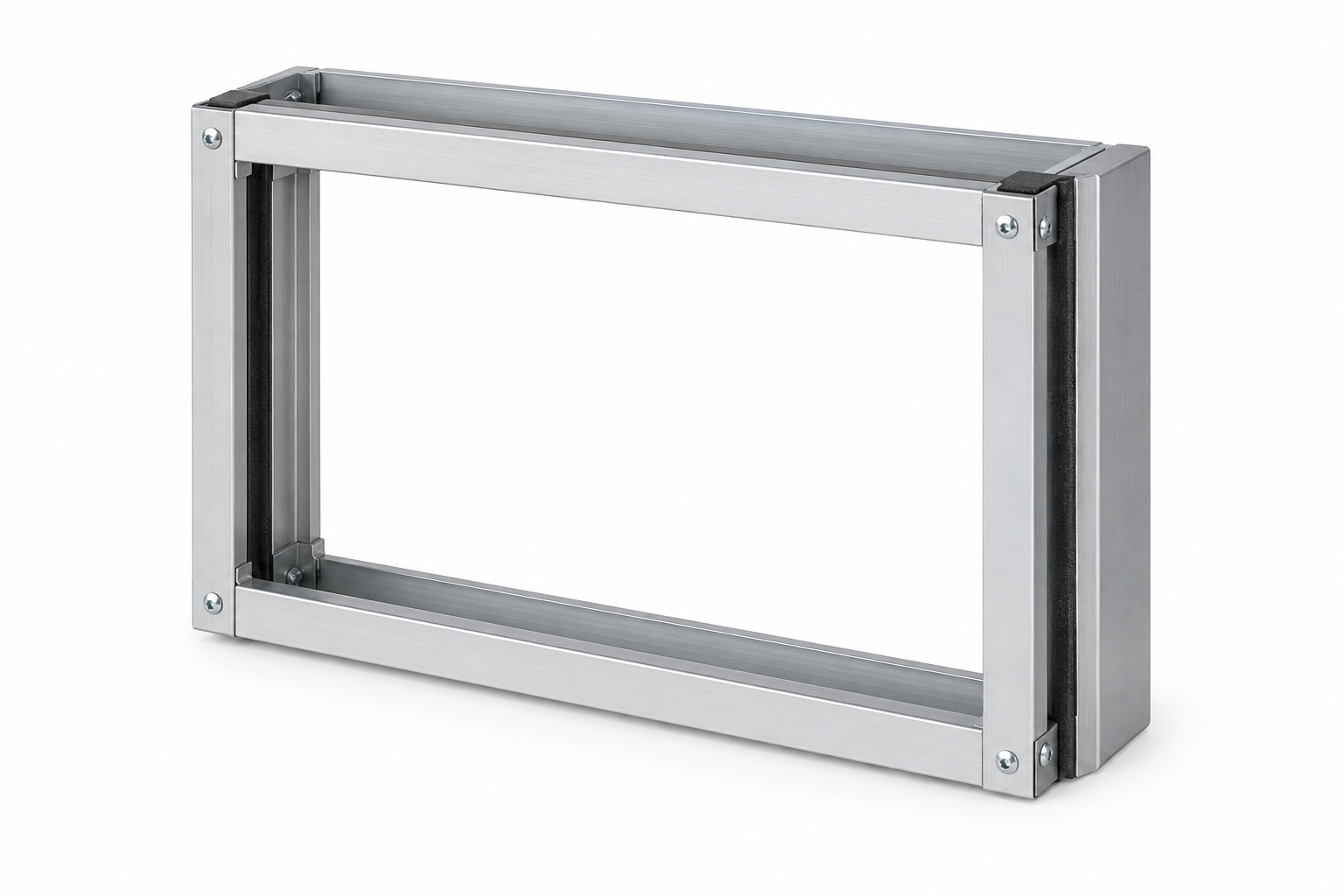

Estructura soporte

Se fabrica a medida para adaptarse al vano, ventana o celosía existente.

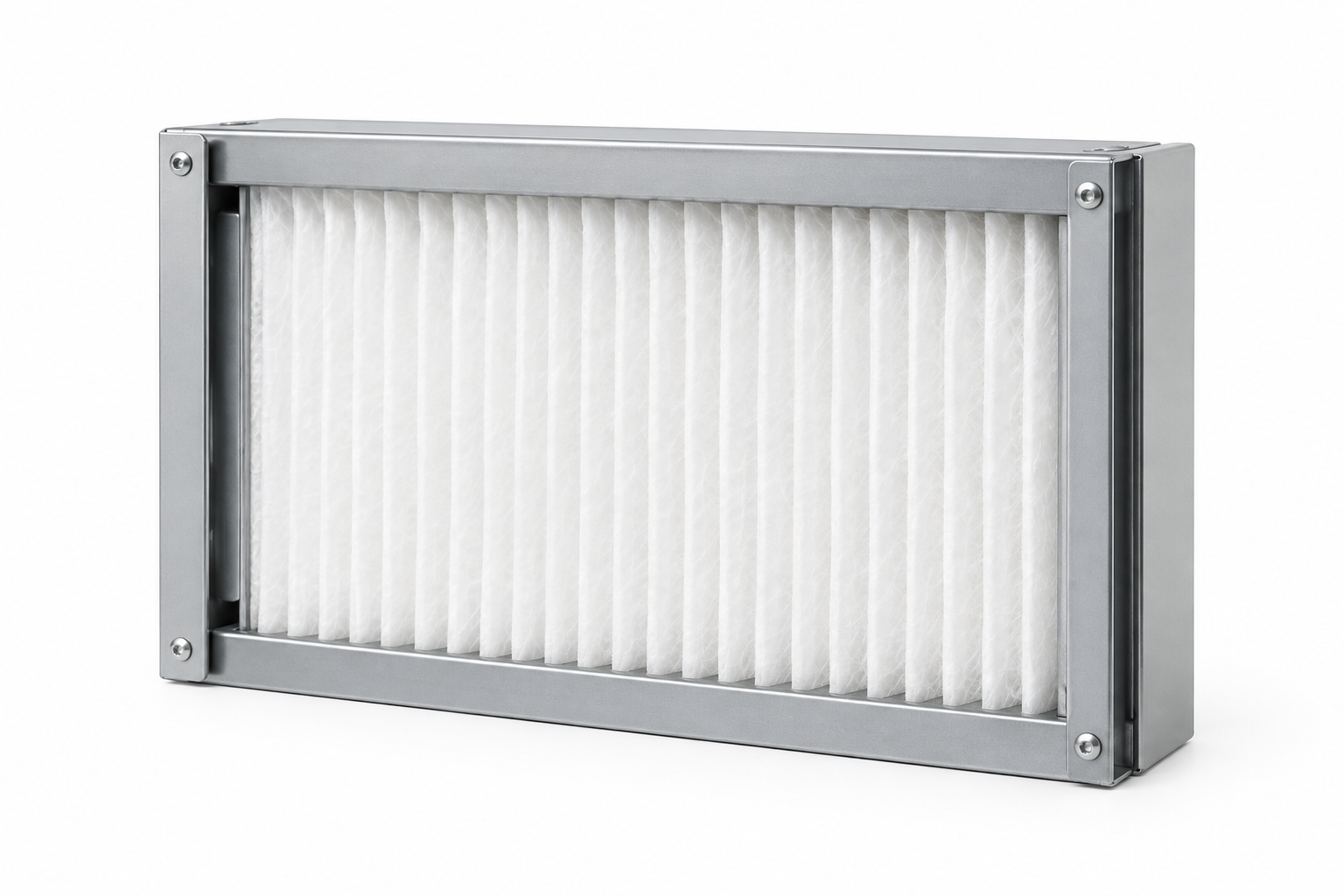

Portafiltro

Mantiene el filtro en su posición y asegura el sellado perimetral.

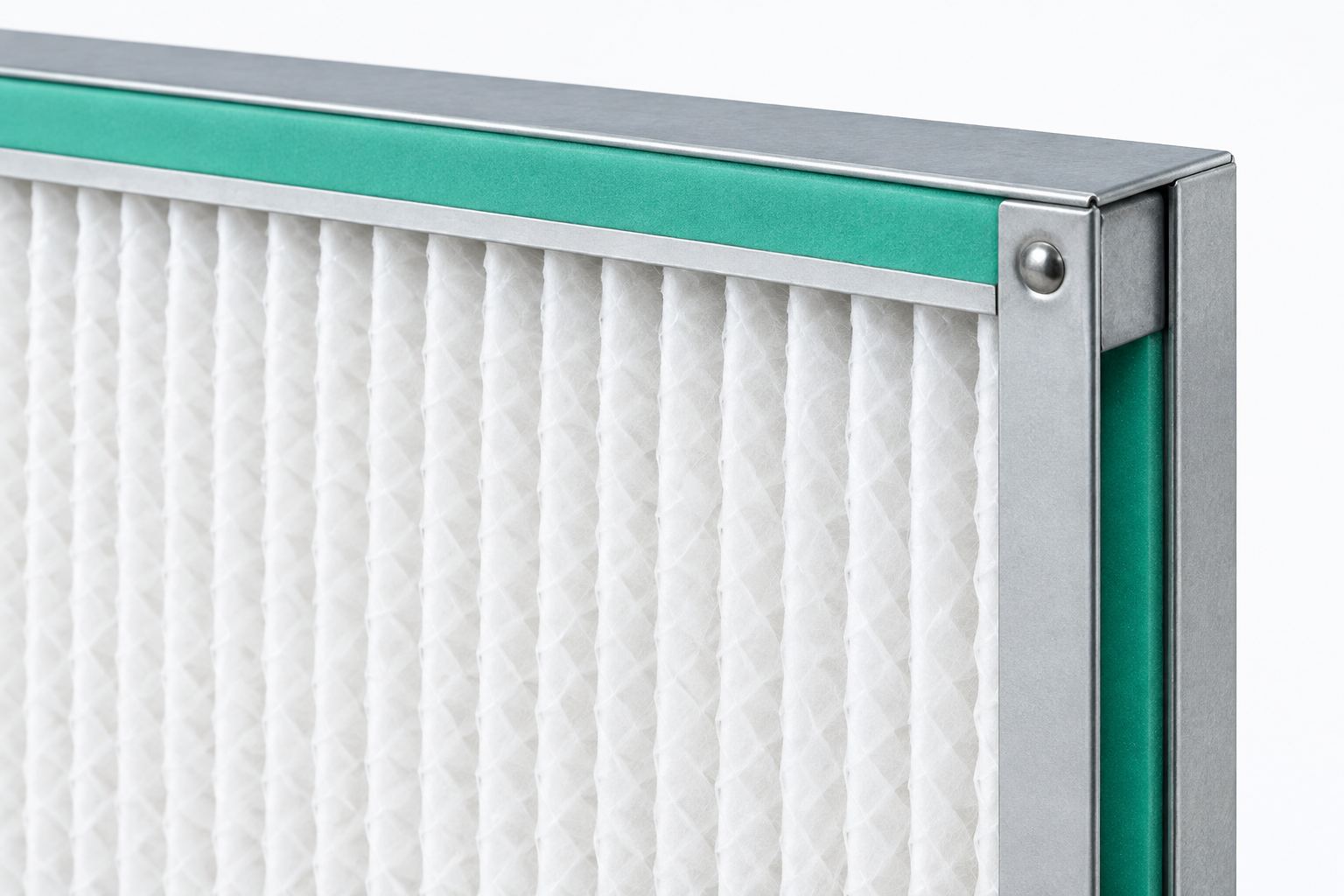

Medio filtrante

Determina la eficiencia del sistema según la aplicación.

OPCIONES DE FILTRACIÓN

Principales tipos de medios filtrantes y sus aplicaciones.

Nivel de filtración	Medio filtrante	Uso principal	Eficiencia (referencial)	Pérdida de carga (referencial)
Prefiltración	Panel plisado / sintético	Polvo grueso	G3 - G4	Baja
Filtración media	Filtro de bolsa / rígido	Partículas medias	M5 - M6	Media
Filtración fina	Filtro de alta eficiencia	Partículas finas	F7 - F9	Media - Alta
Control de olores	Carbón activado	Gases y olores	Según medio	Variable

Los valores pueden variar según el fabricante y la aplicación. Consulta por las opciones disponibles.

MANTENIMIENTO Y CAMBIO DE FILTROS

Acceso simple

Diseño que facilita la extracción y reemplazo de los filtros.

Revisión periódica

Se recomienda inspeccionar el estado de los filtros según las condiciones de uso.

Cambio oportuno

Mantiene la eficiencia del sistema y protege tus equipos.

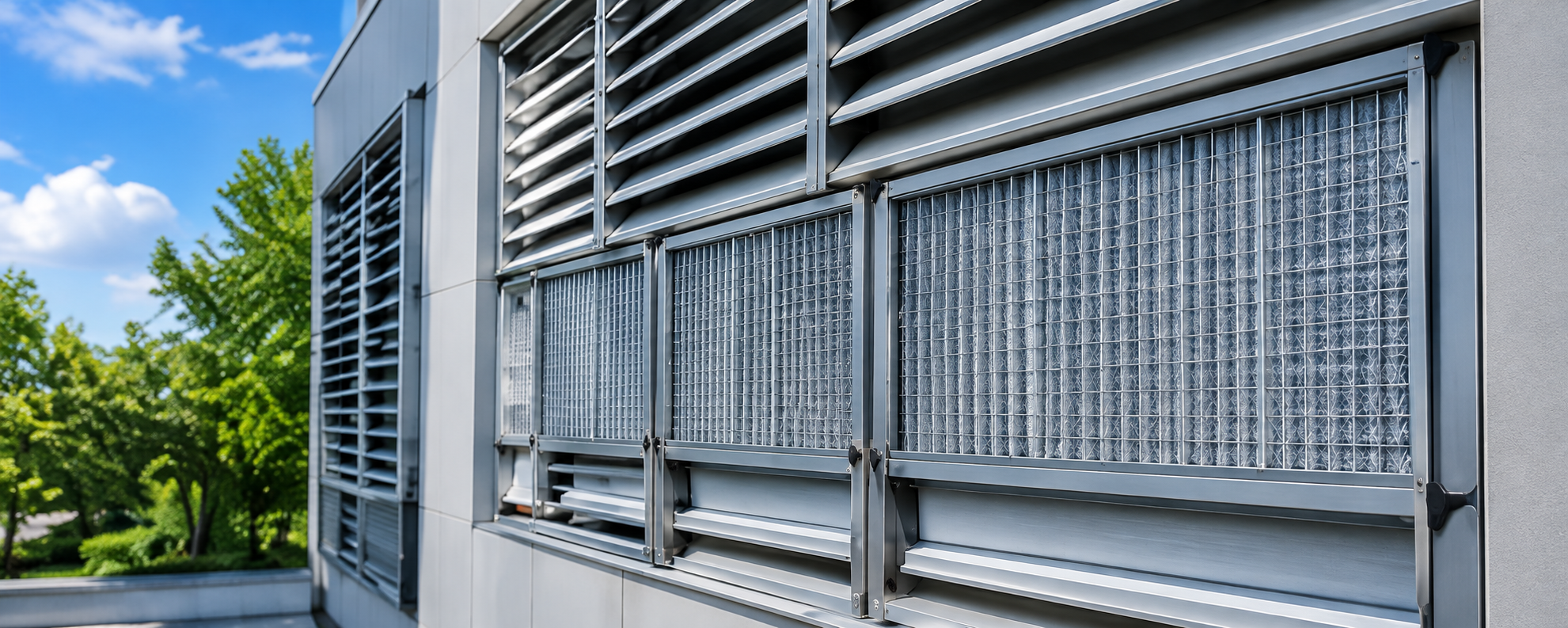

Portafiltros frontales instalados en un edificio corporativo

PROYECTO: EDIFICIO CORPORATIVO

Requerimiento

Filtración de aire en tomas de renovación.

Solución

Matriz de portafiltros con filtros M6.

Resultado

Mejora en la calidad del aire interior y mayor protección de los equipos de climatización.

“La solución se adaptó perfectamente a nuestra fachada y cumplió con los requerimientos de filtración del proyecto.”

— Cliente

Edificio Corporativo, Santiago.

¿LISTO PARA TU PROYECTO?

Envíanos la información de tu instalación y te ayudamos a dimensionar la mejor solución.

Solicitar cotización

También puedes enviarnos:

Ancho y alto del vano
Fotografía de la instalación
Caudal requerido
Tipo de ventilación existente
Eficiencia de filtración requerida
